Измерительные линии

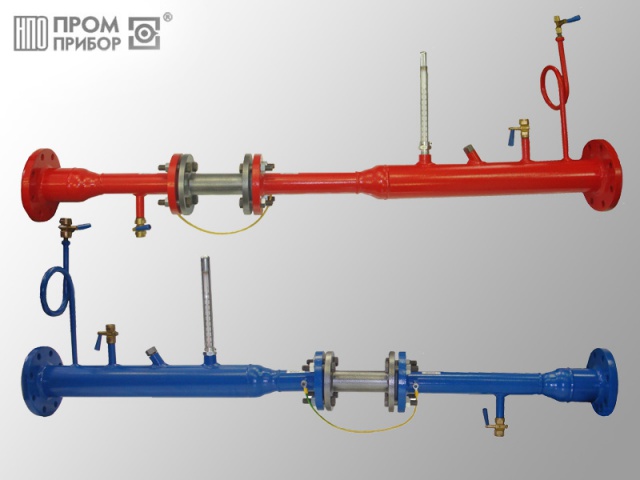

Измерительная линия - это готовый участок трубопровода «от задвижки до задвижки». В этом участке трубопровода, есть все, что необходимо для установки тех элементов узла учета, без которых он не имеет право на жизнь. Измерительная линия изготавливается на самом заводе-изготовителе, имеет наружное полимерное покрытие, и ее состав и размеры полностью соответствуют всем требованиям СНиПов, ГОСТов, РЭ и Правил. Поставить составные элементы теплосчетчика в измерительную линию можно только однозначно, а значит в соответствии с требованиями руководящих документов. Все измерительные линии проходят на заводе испытания повышенным давлением и предоставляются заказчику с паспортом, где указан комплект поставки и определены технические характеристики и гарантийные обязательства изготовителя.

Внутри измерительной линии происходит измерение параметров, необходимых для расчета потребления энергоресурсов. Измеряются и индицируются такие параметры, как температура теплоносителя, давление в системе на данном участке трубопровода, а также обеспечивается соблюдение всех требований по установке преобразователя для измерения расхода теплоносителя.

Подобрать себе конкретный тип из имеющихся в производстве вариантов, может сам заказчик, используя ПО «Конфигуратор измерительной линии»*, размещенное на сайте. Данное ПО не только позволяет сформировать конкретный тип измерительной линии, но и сразу рассчитать ее длину, вес и гидравлическое сопротивление.

* - ПО "Конфигуратор измерительной линии" будет размещен во вкладке Конфигуратор Измерительных линий (которая будет рядом с вкладками Описание и Характеристики вместо вкладки ПО), необходимо сделать кликабельную ссылку..

Состав элементов, входящих в измерительную линию, определяется заказчиком в "Конфигураторе измерительных линий", исходя из предложенных программой вариантов. Это связано с существованием незыблемых вещей. Таких, как обеспечение технических характеристик измерительного оборудования. И здесь завод-изготовитель не пойдет на поводу ни у кого. Преобразователь расхода должен стоять однозначно и двоякое толкование здесь исключается, термосопротивление должно стоять под определенным углом к потоку, в трубе определенного диаметра и быть погружено внутрь трубы на определенную глубину и т.д.

Измерительная линия, изготовленная на заводе-изготовителе приборов учета – это:
1. Возможность для проектной организации сконфигурировать измерительную линию и включить ее в проект узла учета одной позицией с конкретными строительно-монтажными размерами и техническими параметрами.
2. Существенное облегчение работы монтажной организации. Разумеется, что для врезки измерительной линии в трубопровод или для обвязки ее трубами, необходима квалификация и опыт персонала ниже, чем для изготовления самой измерительной линии, даже с применением комплектов монтажных частей завода-изготовителя.
