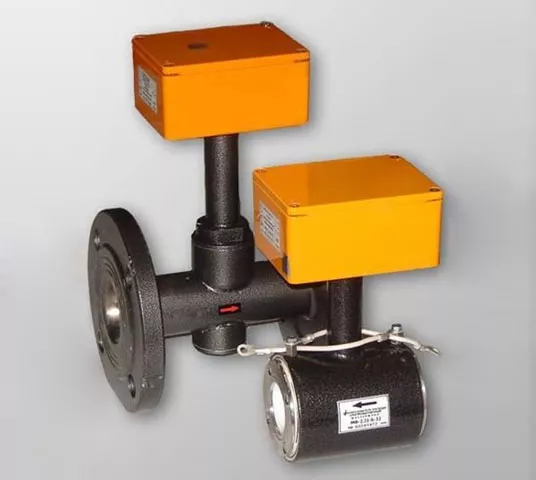

КСР счетчик-расходомер электромагнитный
КИ-2 Контроллер измерительный
Назначение
В зависимости от размера заказа предоставляются скидки
Контроллеры измерительные КИ-2 предназначены:
-
для измерений и вывода на ПК параметров частотных или импульсных сигналов преобразователей расхода, температуры;
-
генерации импульсной последовательности с заданными с ПК параметрами.
Область применения — в составе комплекса средств автоматизации поверочных расходомерных установок, а также автоматизированных системах сбора и контроля технологических и других параметров.
Контроллер КИ-2 в зависимости от количества входных и выходных сигналов выпускаются в исполнениях, представленных в таблице:
Исполнения контроллера измерительного КИ-2
|
Наименование исполнения |
Количество входов счета входных импульсов |
Количество выходов генерации выходных импульсов |
Количество входов измерения температуры |
| КИ-2.1 | 4 | 2 | — |
| КИ-2.2 | 2 | — | 1 |
| КИ-2.3 | 4 | 4 | 2 |
Контроллер измерительный КИ-2 осуществляют в режиме измерений:
— счет количества положительных (отрицательных) фронтов входного сигнала по входам 1…4;
— счет интервалов времени следования, целого числа импульсов по входам 1…4;
— счет времени измерения, задаваемого либо по командам с ПК, либо аппаратно от внешнего устройства;
— измерение температуры по 1 или 2 независимым входам при помощи выносных термопреобразователей сопротивлений;
— передачу текущих данных на ПК по интерфейсу RS-232.
Контроллер измерительный КИ-2 осуществляют в режиме генерации:
— формирование последовательности импульсов с заданными с ПК параметрами;
— передачу текущих данных в ПК.
КИ-2 имеет степень защиты IP30 по ГОСТ 14254.

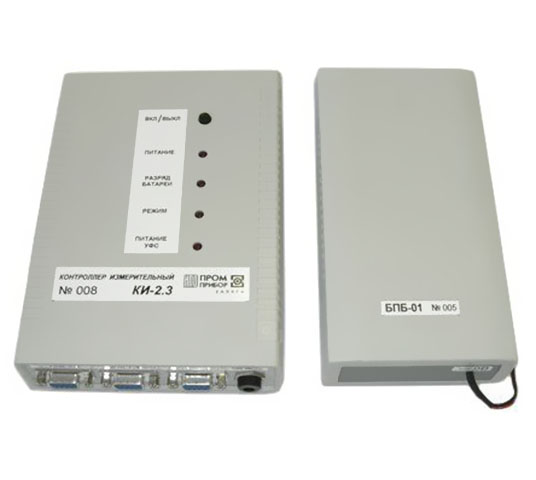

Питание КИ-2 осуществляется от шести элементов питания напряжением 1,5 В и сроком службы не менее 500 часов во включенном состоянии установленных: в корпусе КИ-2.1, КИ-2.2, в блоке питания батарейном БПБ-01 для КИ-2.3, или от внешнего источника постоянного стабилизированного напряжения 9В±10% с током нагрузки не менее 150 мА. Разъем КИ-2 9В предназначен для подключения внешнего источника питания или БПБ-01.
Примечание — Подключение внешнего источника постоянного напряжения отключает питание КИ-2.1, КИ-2.2 от батареи.
Состояние батареи контролируется в процессе эксплуатации и при снижении напряжения ниже допустимого индицируется включением светодиода РАЗРЯД БАТАРЕИ на корпусе прибора.
Условия эксплуатации
— температура окружающего воздуха, от +5 °C до +50 °C
— относительная влажность воздуха при температуре 35 °C, до 95 %
— напряжённость переменного, с частотой 50Гц, внешнего магнитного поля не более 400 А/м
— механические вибрации частотой (10…50) Гц и амплитудой не более 0,15 мм
Основные технические и метрологические характеристики
Основные параметры КИ-2 в режиме счета и генерации приведены в таблицах 1, 2.
Таблица 1
| Параметры входных сигналов в режиме измерений | для входов 1…4 | для входа 5 «Старт/стоп» |
| Максимальная частота следования импульсов, Гц | 1000 | — |
| Минимальная длительность импульса, мс | 0,3 | 20 |
| «Вход~» для сигнала переменного напряжения: | ||
| — напряжение, В (амплитудное) | 3…20 | |
| — минимальный ток, мА | 2 | |
| — гальваническая изоляция | оптрон | |
| «Вход ОК» для сигнала с «открытым коллектором»: | ||
| — нагрузка, кОм, при напряжении питания +3В | 30 | |
| — максимальное остаточное напряжение, В | 0,3 | |
| — гальваническая изоляция | нет | |
| Тип НСХ внешнего термопреобразователя сопротивления | Pt100 или 100П | |
| Длина линии связи между КИ-2 и термопреобразователем, м | 10 | |
Таблица 2
| Параметры сигналов в режиме генератора импульсов | выходы 1…4 |
| диапазон задаваемых длительностей импульса, мс | 0,244…62,22 |
| дискретность задания периода и длительности, мс | 0,244 |
| количество задаваемых импульсов | 1…16777215 |
| схема выходного каскада | «открытый коллектор» |
| максимальное напряжение Uк макс., В | 30 |
| максимальный ток нагрузки Iк макс., мА | 10 |
